Endüstriyel Su Arıtma Nasıl Çalışır? Ham Sudan Ürün Suyuna Tesis Akışı

Bir fabrikada, otelde ya da gıda işletmesinde su kalitesi düştüğünde ilk fark edilen şey çoğu zaman sonuçtur: kazanda kireç, üründe leke, makinede beklenmedik duruş. Arıtma odasına girildiğinde ise borularla birbirine bağlanmış tanklar, mavi basınç tüpleri, pompalar ve bir pano görülür; hangisinin ne iş yaptığı ve neden o sırada durduğu ilk bakışta anlaşılmaz. Oysa endüstriyel su arıtma nasıl çalışır sorusunun cevabı tek tek cihazlarda değil, aralarındaki akışta saklıdır. Her kademe bir sonrakini korur; biri aksadığında yük zincirin geri kalanına biner.

Endüstriyel su arıtma nasıl çalışır sorusunu cevaplamak için ham suyun tesise girdiği noktadan ürün suyunun kullanım hattına basıldığı noktaya kadar altı bloğu sırasıyla izliyoruz. Her bloğun görevini, ne zaman devreye girip çıktığını, günlük işletmede hangi değerlerin okunduğunu ve verim kaybının ilk işaretlerini anlatıyoruz. Hangi sorunda hangi sistemin seçileceği ya da kapasite hesabı bu yazının konusu değil; o başlıklar için ilgili yazılarımıza bağlantı veriyoruz.

Endüstriyel Su Arıtma Nasıl Çalışır?

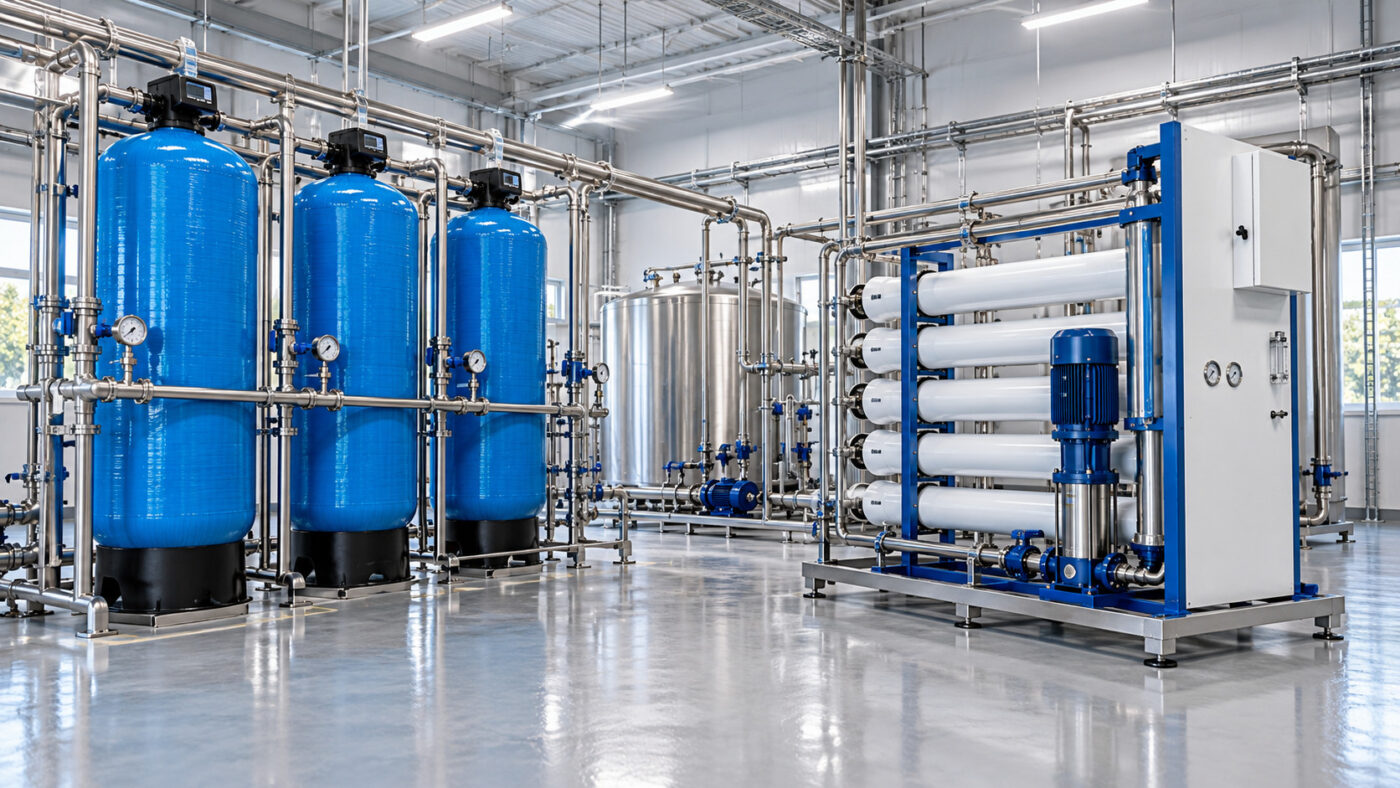

Tipik bir endüstriyel su arıtma tesisi ham suyu bir depoda toplar; ihtiyaca göre ön arıtma, ince filtrasyon ve çoğu zaman ters ozmoz kademelerinden geçirir, üretilen suyu ayrı bir depoda biriktirip basınçlandırarak kullanım hattına verir. Tesis sürekli bir akış üzerine kuruludur: kademeler arka arkaya dizilir ve her biri bir sonrakinin dayanamayacağı yükü üstlenir. Akışı kontrol panosu; depo seviyeleri, basınç anahtarları ve iletkenlik ölçümü üzerinden otomatik olarak yönetir.

Ev tipi bir cihazla temel fark ölçek değil, süreklilik ve denetimdir. Ev tipi cihaz tek bir musluğun aralıklı çekişine göre çalışır; endüstriyel tesis ise birden çok hattın değişken tüketimini gün boyunca karşılamak için üretir, depolar, durur ve yeniden başlar. Bu döngüyü bir operatör değil, seviye şamandıraları, basınç anahtarları ve pano yönetir.

İkinci temel fark, kademelerin birbirine bağımlılığıdır. Membran, tutamayacağı kadar partikül ya da kireç yapıcı iyonla karşılaşırsa hızla tıkanır; yüksek basınç pompası susuz kalırsa zarar görür; ürün deposu boşalırsa kullanım hattının basıncı düşer. Tasarımın amacı bu zincirleme etkileri baştan kesmektir.

Kapasite açısından bu tesisler saatte birkaç yüz litreden saatte onlarca tona kadar geniş bir aralıkta kurulur. Ölçek büyüdükçe tank hacimleri, pompa güçleri ve membran sayısı artar; ancak akışın mantığı aynı kalır. Bu nedenle aynı iskelet, küçük bir atölyedeki kurguya da büyük bir üretim tesisine de uygulanabilir.

Ham Sudan Ürün Suyuna Altı Ana Blok

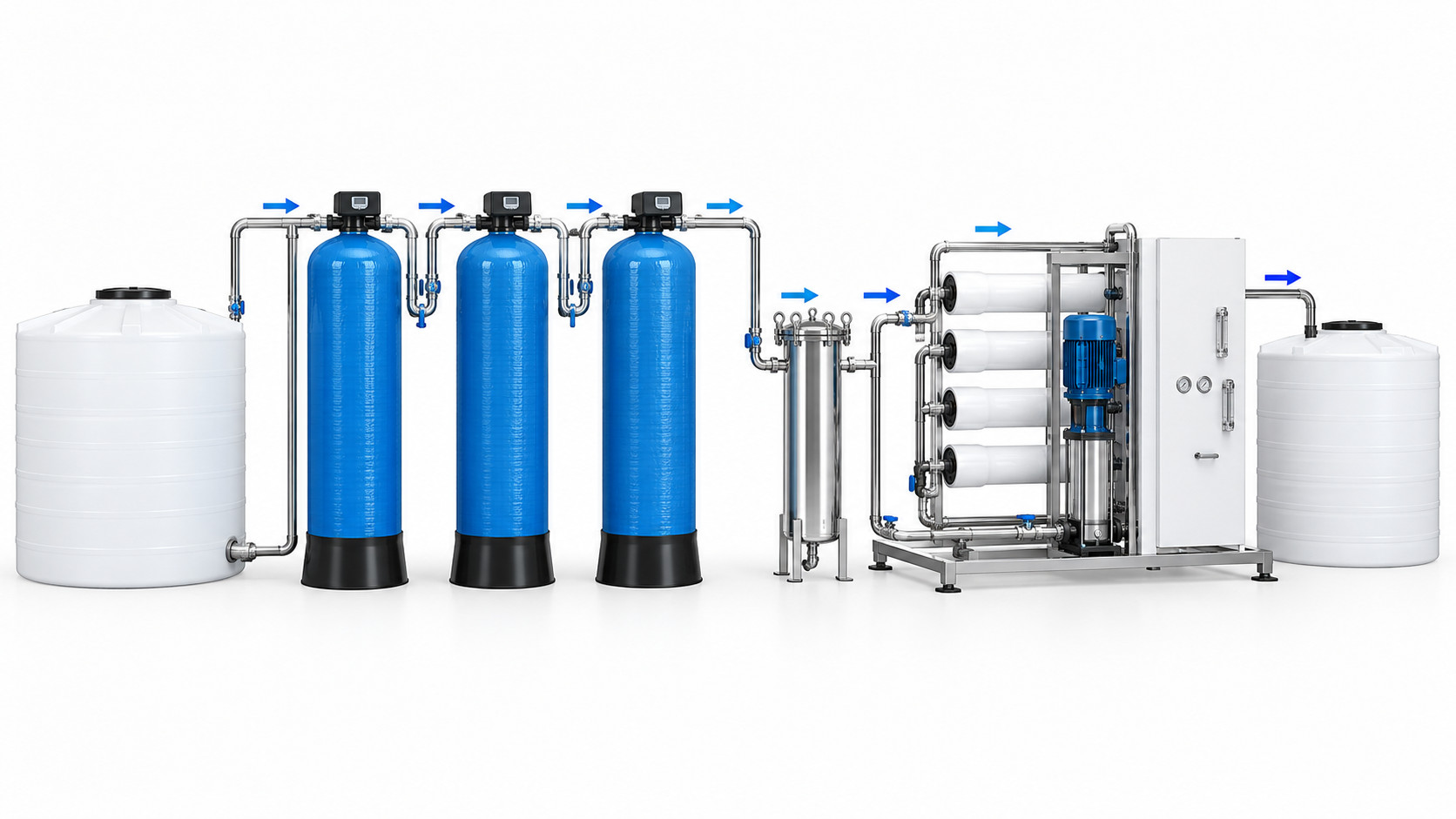

Tipik bir tesis altı bloktan oluşur: ham su deposu ve besleme pompası, ön arıtma bloğu, kartuş güvenlik filtresi, ters ozmoz ünitesi ve konsantre hattı, ürün suyu deposu ile basınçlandırma ünitesi ve hepsini yöneten kontrol panosu. Ham suyun içeriğine göre bazı bloklar sadeleşir, bazılarına ek kademe eklenir.

Aşağıdaki kartlar, suyun izlediği sırayla her bloğun tesisteki rolünü özetler.

Ön arıtma bloğu, ham suyun içeriğine göre kum (çok katmanlı) filtre, aktif karbon ve yumuşatma kademelerinden oluşur; gerektiğinde kireçlenmeye karşı bir dozaj ünitesi eklenir. Kaç kademeli olacağını ancak su analizi belirler. Kum filtresinin yatak yapısını ve ters yıkama mantığını kum filtresinin çalışma prensibini anlattığımız yazıda ayrıntılı ele aldık.

Hangi su sorununda hangi bloğun gerektiği sorusu ise fabrikalarda çözüm seçimini anlattığımız rehberin konusudur.

Kartuş güvenlik filtresi, genellikle 5 mikron gözenekli kartuşlarla ön arıtma ile membran arasındaki son bariyeri oluşturur. Girişi ile çıkışı arasındaki basınç farkı, kartuşların ne zaman yenileneceğini gösterir.

Ham Su Deposu Tesisi Nasıl Dengeler?

Ham su deposu, kaynağın değişken debisi ile tesisin sabit çekişi arasında tampon görevi görür. Şebeke basıncı düştüğünde ya da kuyu pompası beklenenden az su verdiğinde tesis bir süre depodan beslenmeye devam eder. Depodaki seviye anahtarları da besleme pompasını susuz çalışmaya karşı korur.

Şebeke suyu gün içinde basınç dalgalanmaları yaşar; kuyu pompası ise kuyudaki su seviyesine göre farklı debi verir. Ters ozmoz ünitesi bu dalgalanmayı sevmez: besleme basıncı düştüğünde düşük basınç korumasıyla durur, basınç döndüğünde yeniden başlar. Sık dur-kalk hem pompayı hem membranı yorar.

Kaynak suyu depoya kendi hızında dolar, besleme pompası ise tesise ihtiyaç duyduğu sabit debiyi ve basıncı verir. Böylece kaynak tarafındaki değişkenlik tesisin içine taşınmaz.

Bir ham su deposunda bulunması beklenen temel elemanlar şunlardır:

• Giriş seviye vanası: Depo dolduğunda kaynaktan gelen suyu keser, seviye düştüğünde yeniden açar.
• Düşük seviye anahtarı: Su kritik seviyenin altına indiğinde besleme pompasını durdurarak kuru çalışmayı önler.
• Taşma ve havalandırma ağzı: Arıza durumunda suyun kontrollü biçimde tahliyesini ve tankın nefes almasını sağlar.
• Dip boşaltma: Zamanla dibe çöken tortunun periyodik olarak alınmasına imkân verir.
• Kapalı ve ışık geçirmeyen gövde: Işık alan depoda yosun oluşumu kolaylaşır; kapalı gövde su kalitesini korur.

Deponun hacmi genellikle birkaç saatlik tüketimi karşılayacak şekilde düşünülür; kesin değer kaynağın güvenilirliğine ve tesisin çalışma saatlerine göre belirlenir. Gereğinden büyük depoda ise su uzun süre bekler ve kalitesi bozulabilir.

Ters Ozmoz Bloğunda Su Nasıl İlerler?

Ters ozmoz bloğunda yüksek basınç pompası, kartuş filtreden gelen suyu membranların bulunduğu basınç tüplerine basar. Membrandan geçen kısım ürün suyu (permeat) olarak ürün deposuna, geçemeyen ve çözünmüş tuzca zenginleşen kısım ise konsantre olarak ayrı bir hatta yönlenir. Ünite bu iki akışı aynı anda ve sürekli üretir.

Membranın çalışma prensibi, yani yarı geçirgen bir yüzeyde uygulanan basıncın doğal ozmoz yönünü nasıl tersine çevirdiği, ters ozmoz prensibini anlattığımız yazının konusudur. Tesis içinde ise membran tek başına değil, pompa, basınç tüpleri, vanalar ve ölçüm elemanlarıyla birlikte bir ünite olarak çalışır.

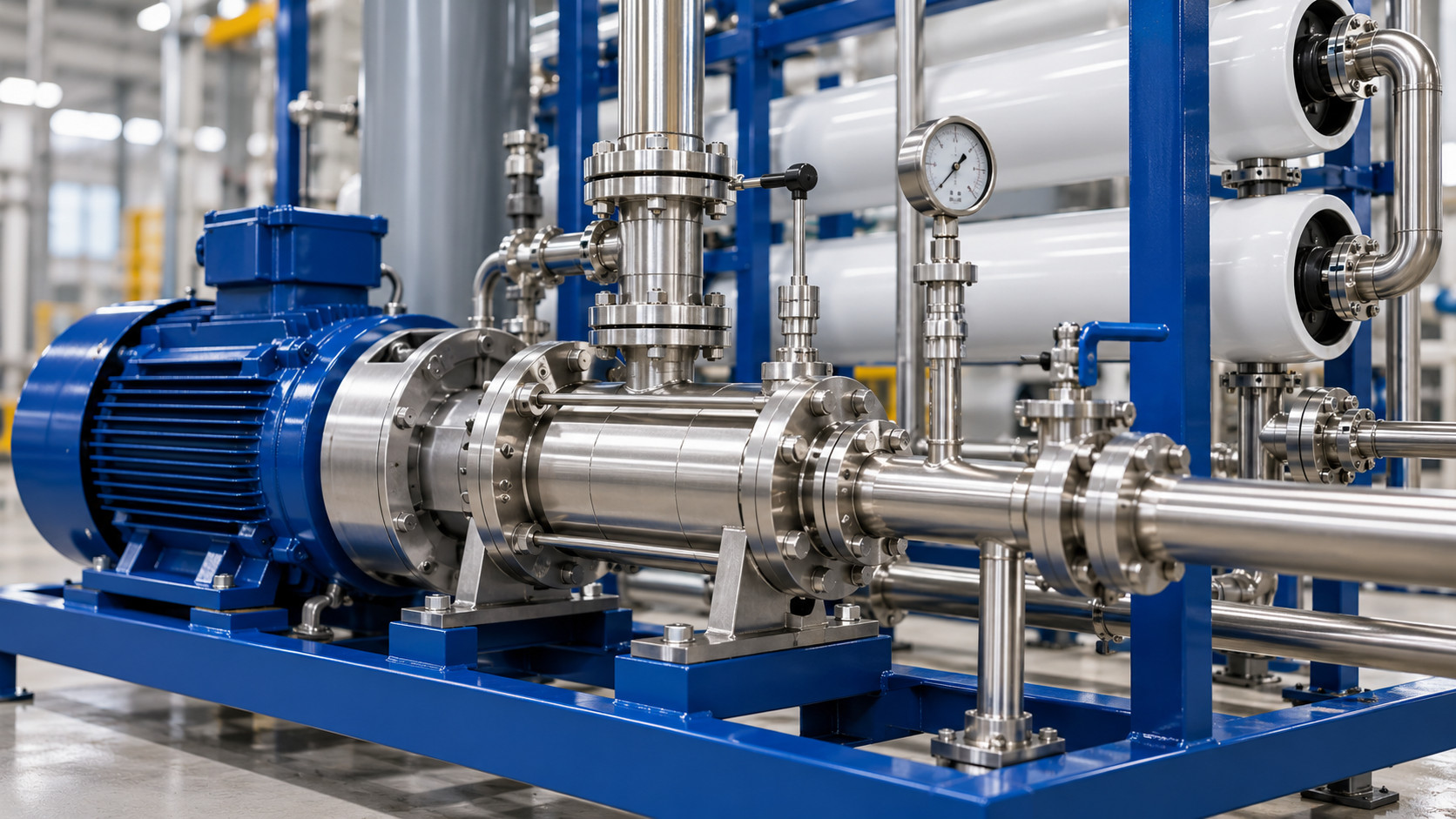

Yüksek basınç pompası ünitenin kalbidir. Şebeke ve düşük tuzluluktaki kuyu sularında çalışma basıncı çoğu zaman 8–15 bar aralığındadır; kesin değer membran tipine, su sıcaklığına ve besleme suyunun tuzluluğuna göre üretici föyünden belirlenir. Pompanın girişinde bir düşük basınç anahtarı bulunur; besleme yetersizse pompa çalışmaz.

Büyük ünitelerde membran elemanları basınç tüplerinin içine seri olarak dizilir. Su ilk elemandan geçerken bir kısmı ürüne dönüşür, kalan konsantre bir sonraki elemanın beslemesi olur. Böylece aynı tüpten daha fazla ürün suyu alınır; ancak dizinin sonuna doğru tuz derişimi ve kireçlenme eğilimi de artar.

Ünite çıkışında genellikle iki debimetre ve bir iletkenlik ölçer bulunur. Ürün debisi ve konsantre debisi ayrı ayrı okunur; ürün suyunun iletkenliği µS/cm cinsinden sürekli izlenir. Günde 10–20 ton mertebesinde üretim yapan orta ölçekli bir ters ozmoz ünitesinde bu üç değer, tesisin durumunu gösteren ilk göstergelerdir.

Ters ozmozun içme suyu dışındaki endüstriyel kullanım alanlarına genel bir bakış için ters ozmoz üzerine kapsamlı ansiklopedi maddesi (İngilizce) iyi bir başlangıç noktasıdır. Ters ozmoz bloğu tesisin merkezinde dursa da, performansı her zaman önündeki ve arkasındaki bloklara bağlıdır.

Konsantre Hattı ve Geri Kazanım Oranı

Konsantre hattı, membrandan geçemeyen ve çözünmüş tuzca zenginleşmiş suyu üniteden uzaklaştırır. Hattaki ayar vanası, ünitenin geri kazanım oranını, yani beslenen suyun ne kadarının ürüne dönüştüğünü belirler. Bu oran ham su kalitesine göre seçilir; zorlanırsa membran yüzeyinde kireçlenme riski artar.

Geri kazanım oranı basit bir hesaptır: ürün debisi, besleme debisine bölünür. Saatte 1.000 litre beslenen ve 650 litre ürün veren bir ünitede oran %65’tir; kalan 350 litre konsantre olarak çıkar. Orta ölçekli tesislerde bu oran çoğu zaman %50–75 aralığında tasarlanır.

Oranı yükseltmek su tasarrufu gibi görünür, ancak konsantre tarafında tuz derişimi de yükselir. Kalsiyum karbonat ve kalsiyum sülfat gibi bileşikler belirli bir eşikten sonra membran yüzeyinde çökelir; bu da ürün debisini düşürür ve kimyasal temizlik ihtiyacını öne çeker. Bu yüzden oran, ham suyun analizine ve ön arıtmanın gücüne göre belirlenir.

Bazı tesislerde konsantrenin bir kısmı geri döngü hattıyla yeniden besleme tarafına verilir. Bu düzen geri kazanımı artırır; ancak besleme suyunun tuz yükünü de yükselttiği için ürün iletkenliğini bir miktar kötüleştirir. Kalan konsantre kanala ya da yerel düzenlemelerin izin verdiği bir deşarj noktasına yönlendirilir.

Ünite durduğunda konsantre tarafında kalan derişik su da risk taşır. Bu nedenle pek çok tesiste duruş anında kısa bir yıkama yapılır ve membran kanallarındaki derişik su, ürün suyu ya da ön arıtılmış suyla dışarı itilir; bu yıkama uzun duruşlarda çökelmeyi sınırlar.

Ürün Suyu Deposu ve Basınçlandırma Nasıl Yönetilir?

Ters ozmoz ünitesi sabit bir debide üretir, tüketim ise gün içinde dalgalanır. Ürün suyu deposu bu farkı karşılar; dolduğunda üniteyi durdurur, seviyesi düştüğünde yeniden çalıştırır. Depodan sonra bir basınçlandırma ünitesi, suyu kullanım hattına istenen basınçla verir.

Bu kurgu, ünitenin kısa aralıklarla dur-kalk yapmasını önler. Depoda üst ve alt seviye sınırları arasında yeterli fark bırakıldığında ünite uzun ve kararlı periyotlarla çalışır; membran ve pompa açısından istenen de budur.

Ters ozmoz çıkışındaki su düşük basınçlıdır; bu nedenle kullanım hattına doğrudan verilmez. Depodan sonra genellikle bir hidrofor ya da frekans kontrollü bir basınçlandırma pompası bulunur. Frekans kontrollü düzende pompa, hattaki çekişe göre devrini ayarlar ve hat basıncını daha dengeli tutar.

Ürün deposu kapalı olmalı, havalandırma ağzı ise filtreli olmalıdır; ışık ve toz alan depoda su kalitesi zamanla bozulabilir. Uzun süre bekleyen suyun mikrobiyolojik yükünü kontrol altında tutmak için depodan sonra bir UV (ultraviyole) arıtım kademesi eklenebilir.

Saf su gereken proseslerde ters ozmoz çıkışı ayrıca deiyonizasyon kademesinden geçirilir ve iletkenlik sıfıra yakın değerlere indirilir. Laboratuvar, kozmetik ya da otomotiv gibi alanlarda ters ozmozu deiyonizasyonla tamamlayan saf su ünitesi bu ihtiyaca göre kurgulanır. Bu durumda ürün deposu ve hatlar da saf suya uygun malzemeden seçilir.

Kontrol Panosu Tesisi Nasıl Yönetir?

Kontrol panosu tesisin yönetim merkezidir: depo seviyelerini, basınç anahtarlarını ve ürün suyu iletkenliğini okuyarak pompaları ve solenoid vanaları sırasıyla açıp kapatır. Bir değer sınır dışına çıktığında ilgili kademeyi durdurur ve alarm verir. Böylece tek bir aksaklık zincirin geri kalanına zarar vermeden yakalanır.

En sık görülen alarmlar düşük besleme basıncı, yüksek pompa basıncı, yüksek ürün iletkenliği ve depo seviye hatalarıdır. Otomasyon ve valf seçiminin işletmenin ölçeğine göre nasıl yapıldığını işletmeler için kapasite belirleme rehberimizde ele aldık.

Bir Günde Endüstriyel Su Arıtma Nasıl Çalışır?

Tesis gün boyunca depo seviyelerine göre üretir, durur ve yeniden başlar; tüketimin düştüğü gece saatleri ise ön arıtmanın kendini yenilediği zamandır. Kum ve karbon filtreleri ters yıkamaya, yumuşatıcı rejenerasyona girer. Ertesi sabah tesis, yenilenmiş kademelerle güne başlar.

Aşağıdaki adımlar, tek vardiyalı tipik bir üretim tesisinin 24 saatini özetler. Saatler ve süreler tesise göre değişir; sıralama ise büyük ölçüde aynıdır.

1. Sabah Devreye Girme

   Tüketim başlayınca ürün deposunun seviyesi düşer ve pano ters ozmoz ünitesini çalıştırır. Önce besleme pompası, kısa bir gecikmeyle yüksek basınç pompası devreye girer; ilk dakikalarda ürün suyu iletkenlik sınırın altına inene kadar drene yönlendirilebilir.

2. Kararlı Üretim

   Gün ortasında ünite sabit basınç ve debide çalışır. Besleme pompası ham su deposundan çeker, ön arıtma kademeleri ve kartuş filtre servis konumundadır.

3. Depo Dolunca Bekleme

   Ürün deposu üst seviyeye ulaştığında ünite durur ve duruş yıkaması yapılır. Kullanım hattına su, basınçlandırma ünitesi üzerinden depodan verilmeye devam eder.

4. Pik Tüketim Anları

   Vardiya değişimi ya da yıkama saatleri gibi anlarda çekiş üretimi aşar. Bu açığı depo karşılar; deponun hacmi, pik süresince seviyenin kritik sınıra inmeyeceği şekilde düşünülür.

5. Gece Yenilenme

   Tüketimin en düşük olduğu saatlerde kum ve karbon filtreleri ters yıkamaya, yumuşatıcı ise tuzlu su ile rejenerasyona girer. Bu sürede ilgili kademeler servis dışıdır; tesis ihtiyacını ürün deposundaki sudan karşılar.

6. Kayıt ve Kontrol

   Vardiya sonunda basınçlar, debiler ve iletkenlik değeri işletme defterine yazılır. Bu kayıtlar, haftalar içinde yavaş gelişen bir sorunu zamanında fark etmenin en güvenilir yoludur.

Yenilenme sırasında servis dışı kalmak, 24 saat kesintisiz yumuşak su gereken tesislerde sorun yaratabilir. Bu durumda iki kolonun dönüşümlü çalıştığı bir düzen kullanılır: bir kolon servis verirken diğeri rejenerasyona girer. Kesintisiz besleme gereken hatlarda iki kolonla dönüşümlü çalışan yumuşatma ünitesi bu ihtiyaca göre kurgulanır.

Endüstriyel su arıtma nasıl çalışır diye sorulduğunda en pratik cevap da bu döngüdür: tesis tek bir an için değil, 24 saatlik bir ritim için tasarlanır. Ürün deposunun hacmi, gece yenilenme saatleri ve ünitenin üretim debisi birbirine göre ayarlandığında tesis gün boyunca kesintisiz su verir.

Günlük İşletmede Hangi Değerler Okunur?

Günlük işletmede okunan temel değerler; besleme basıncı, kartuş filtre basınç farkı, yüksek basınç pompası çıkış basıncı, ürün ve konsantre debileri, ürün suyu iletkenliği ve su sıcaklığıdır. Tek bir okuma az şey söyler; değerin günler içindeki eğilimi asıl bilgiyi verir.

Aşağıdaki tablo, her değerin nerede okunduğunu ve neyi anlattığını özetler. Değerlerin sınırları tesise ve üretici föyüne göre değiştiği için tabloda rakam yerine anlam verilmiştir.

Sıcaklık satırı çoğu zaman atlanır, oysa yorumun anahtarıdır. Su soğudukça viskozitesi artar ve membrandan geçiş yavaşlar; kış aylarında aynı basınçta daha az ürün suyu alınması bu nedenle normaldir. Değerleri karşılaştırırken aynı sıcaklığa göre düzeltilmiş, yani normalize edilmiş veriye bakmak yanlış alarmı önler.

Membran üreticileri kimyasal temizlik zamanını da bu verilere bağlar. Çoğu kılavuzda, normalize ürün debisinin başlangıç değerine göre yaklaşık %10–15 düşmesi ya da basınç farkının belirgin biçimde artması temizlik eşiği olarak verilir. Kayıt tutulmayan bir tesiste bu eşik ancak sorun büyüdükten sonra fark edilir.

İşletme gözüyle bakıldığında endüstriyel su arıtma nasıl çalışır, en net bu tablodan okunur. Değerler düzenli yazıldığında tesisin davranışı tahmin edilebilir hâle gelir.

Verim Kaybının İlk İşaretleri Nelerdir?

Verim kaybı genellikle ani değil, haftalar içinde gelişir. Ürün debisinin düşmesi, ürün iletkenliğinin yükselmesi, kartuş filtre basınç farkının hızla artması ve ünitenin sık dur-kalk yapması ilk işaretlerdir. Her belirti zincirin farklı bir halkasına işaret eder.

Aşağıdaki kartlar en sık karşılaşılan belirtileri ve ilk bakılacak yeri özetler. Kesin teşhis için kayıtlar ve yerinde ölçüm birlikte değerlendirilir.

Endüstriyel su arıtmanın nasıl çalıştığı bilindiğinde arıza aramak da kolaylaşır: sorunun kaynağı çoğu zaman belirtinin görüldüğü yerden bir ya da iki kademe öncedir. Membranda görülen düşüşün sebebi ön arıtmada, kartuşta görülen tıkanmanın sebebi kum filtresinde olabilir. Bu yüzden arıza ararken akışın tersine, üründen ham suya doğru gitmek iyi bir yöntemdir.

Kaynağa ve Kullanıma Göre Akış Nasıl Değişir?

Altı bloklu akış bir şablondur; ham suyun kaynağı ve ürün suyunun kullanım amacı bu şablonu değiştirir. Kuyu suyunda ön arıtma güçlenir, yalnız kireç sorunu olan bir hatta ters ozmoz hiç bulunmayabilir, saf su gereken proseste ise ters ozmozdan sonra ek kademe gelir.

Aynı fabrikanın iki farklı hattı bile farklı kurgular isteyebilir. Kazan besleme suyu ile ürün yıkama suyu aynı ham sudan gelir, ama tesis içinde farklı yollardan geçer.

Kuyu suyuyla beslenen bir tesiste endüstriyel su arıtma nasıl çalışır? Akış aynıdır, ancak demir, mangan ya da bulanıklık varsa ön arıtmaya ek filtrasyon gelebilir; kuyu pompası ile ham su deposu arasındaki ilişki de şebekeye göre daha hassastır. Kuyu suyu için kurgulanmış komple kuyu suyu arıtma düzeni klor dozajı, kum, karbon, yumuşatma ve UV (ultraviyole) arıtım kademelerini tek bir sistemde toplar.

Kazan besleme ya da yıkama suyu gibi yalnız kireç sorunu bulunan hatlarda ters ozmoz bloğu hiç yer almayabilir; akış ham su, filtrasyon ve yumuşatma ile sınırlı kalır. Hangi kurgunun gerektiği, işletmenin su analizine ve proses ihtiyacına bağlıdır; bu yüzden her tesis aynı iskelete, ama farklı ayrıntılara sahiptir.
